一副AR眼镜从芯片到成品，需要经历上百道工艺环节。而其中贯穿始终的一项工作，就是光学检测。发光亮不亮、颜色准不准、画面清不清晰，每一个指标都需要在对应环节被量化、被验证。
以下将沿着AR眼镜的制造流程，梳理上游、中游、整机三大阶段的核心光学检测项目，以及每个环节正在面临的工程挑战。
上游：Micro LED晶圆与模组检测
AR眼镜的光学性能，起点在Micro LED晶圆。这个阶段的检测目标很明确：在芯片被切分、转移之前，就把不合格的发光单元识别出来。
1. 外延片PL检测
Micro LED晶圆在完成外延生长后，首先需要进行光致发光（PL）检测。PL检测使用激光激发材料发光，不接触、不损伤晶圆，可快速筛查波长、亮度、缺陷分布等关键参数。
这个环节的核心价值在于早期拦截：如果等到晶圆被切割成数万颗微米级芯片后再检测，坏片的筛选成本会指数级上升。
2. 晶圆键合后的EL检测
晶圆与驱动背板完成键合后，需要通电进行电致发光（EL）检测。与PL不同，EL检测是实际点亮芯片，测量每个像素的亮度、色度、均匀性，判断驱动电路与发光层的匹配状态。
3. AOI自动光学检测
在晶圆制造和键合过程中，AOI（自动光学检测）设备负责识别肉眼无法分辨的物理缺陷：颗粒污染、划痕、电极偏移、桥接短路等。这类缺陷如果漏检，会直接导致后续巨量转移的良率损失。
4. 模组校正检测（Demura）
Micro LED屏体在点亮后，几乎不可避免地存在亮度不均（mura）问题。Demura校正通过采集每个像素的亮度数据，生成补偿算法，让整屏亮度趋于一致。这是全彩Micro LED从“能亮”走向“好看”的关键一步。
康泰达在上游阶段的能力： 针对Micro LED全彩屏体的Demura校正需求，康泰达已推出全自动校正设备，通过双工位设计与自研校正算法，将屏体亮度均匀度提升至90%-98.5%，为上游模组厂商提供可量产的校正方案。
中游：光学系统与光引擎检测
晶圆制成屏体后，进入光学系统组装阶段。这个环节的检测重点从“单颗发光单元”转向“成像质量”。
1、光波导（WG）光学性能检测
光波导是AR眼镜实现“虚实叠加”的核心光学元件。其检测项目包括：衍射效率、透光率、均匀性、彩虹纹强度等。光波导的光学性能直接决定了用户看到的虚拟画面是否清晰、有无杂散光干扰
2. 屏幕来料检测
光机厂商从上游采购Micro LED屏体时，需要对来料进行抽检或全检，核心指标包括：亮度、色度、暗点/亮点数量、光通量、色域覆盖率等。来料品质直接决定最终光机的良率上限。3. 光机AA后检测
- 光机完成主动对准（AA）后，需要进行整机性能验证。这个阶段的检测项目包括：
- 亮色度：白平衡是否准确、RGB三色配比是否合理
- 视场角（FOV）：实际成像范围是否达到设计值
- MTF（调制传递函数）：画面清晰度与对比度
- 畸变：图像是否变形
- 合像精度（双目方案）：左右眼画面是否对齐
这一环节的检测设备需要同时具备高精度光学测量与快速数据处理能力，以适应产线的节拍要求。
康泰达在中游阶段的能力： 康泰达的光学性能测试设备支持亮度、色度、MTF、FOV、畸变、合像精度等核心指标的快速量化评估，适配多种光机方案与规格。同时，覆盖从光机AA到整机测试的全链条装配与检测需求。
整机：半成品与成品检测
光机组装完成后，还需要与镜框、波导片、摄像头等部件进行总装。整机阶段的检测更接近“用户视角”。
1. 半成品装配检测
在光机装入镜框、波导片贴合等中间工序，需要验证光学模组与结构件的对位精度、光轴一致性等参数。这个阶段的检测往往比成品检测更繁杂，因为一旦进入总装后再发现问题，拆解成本极高。
2. 成品光学检测
成品组装完成后，需要进行虚像检测：模拟人眼位置，测量用户实际看到的画面质量，包括清晰度、色彩、亮度均匀性、眼盒范围、眩光与杂散光等。
这也是AR眼镜出厂前的最后一道光学“质检关”。一套完整的成品检测系统通常包含仿人眼相机、多轴运动平台、光谱仪、亮度计等组件，能够在不同角度和距离下评估显示效果。
康泰达在整机阶段的能力： 康泰达的仿人眼视觉检测系统可模拟用户实际佩戴视角，对虚像清晰度、眼盒范围、色彩均匀性等进行自动化检测，帮助客户在产品出厂前完成最后一轮品质把关。

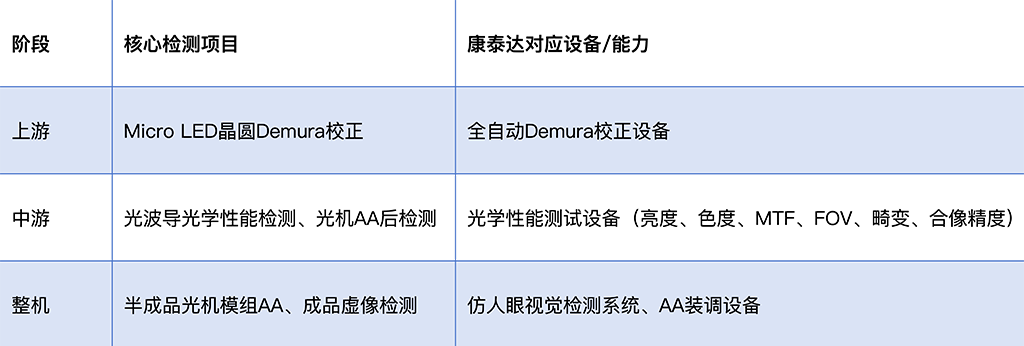

康泰达覆盖XR光学检测全链条
从上游的Micro LED晶圆Demura校正，到中游的光波导性能检测、光机AA后测试，再到整机的虚像检测与品质把关，康泰达的设备能力已贯穿AR眼镜制造的核心光学环节。
从晶圆到光机，从半成品到整机，康泰达围绕AR眼镜的光学检测与装配环节，持续提供精密装备与系统化解决方案，助力行业提升量产效率与产品一致性。
